Датчик движения ИСО

Датчик движения ИСО
Датчик движения ИСО Датчик движения ИСО Датчик движения ИСО Датчик движения ИСО Датчик движения ИСО

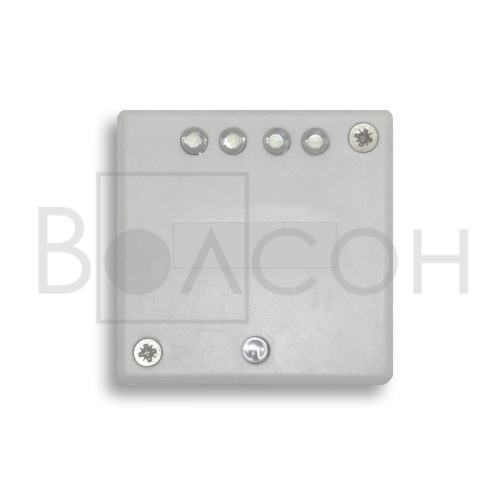

Датчики движения ИСО – это уникальная разработка компании «ВОЛСОН».

Предназначен для работы с светодиодными офисными светильниками, люминесцентными светильниками типа ЛПО, ЛВО, а также светильниками с лампой накаливания (ЛН).







Наиболее распространенными элементами систем освещения на сегодняшний день являются датчики движения. Их используют при освещении многих объектов, а именно: торговых помещений, складов, подъездов, коридоров, офисов и т.д. С их помощью можно сделать интеллектуальную систему освещения в любой точке помещения включая офисные светильники, светильники для внутреннего освещения, светильники для подъездов и т.д.

На данный момент существует очень большое разнообразие датчиков движения. Наиболее распространенные - это акустические и инфракрасные (ИК), пироэлектрические. Основными недостатками таких датчиков является сложная настройка, поскольку если их не настроить оптимально, то возможны ложные включения светильников или несрабатывание датчиков в нужный момент. Также для датчиков движения ИК очень важно, в какой период вы их настраиваете впервые, если это было зимой, то возможен такой вариант, что летом вы будете их перенастраивать. И наоборот.

Компанией «ВОЛСОН» были разработаны и запатентованы датчики движения, которые являются продолжением направления "Интеллектуальная Система Освещения" (ИСО). Они работают по отличному принципу и алгоритму от прочих датчиков движения широко представленных на рынке.

Первое отличие от остальных датчиков, это наличие в датчике дежурного освещения. То есть человек не входит в кромешную темноту, где его могут ожидать неприятные сюрпризы, которые могут причинить вред человеку.

Второе отличие – это алгоритм работы, который основан на обнаружении движущегося объекта при помощи специального датчика. Фиксируя движение объекта, датчик подает сигнал, и звено цепи замыкается, чем обеспечивается включение присоединенных к нему светильников. В случае отсутствия движения цепь разомкнута и основное освещение выключено, но при этом остается дежурное освещение.

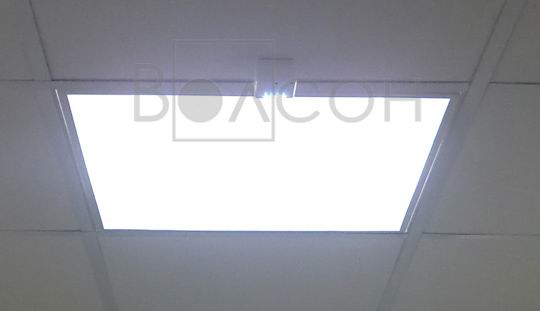

Из-за простоты применения, подключение датчиков движения ИСО к светильнику не занимает много времени. Обычно датчики устанавливают на потолке, все зависит от того, какую зону нужно освещать. Оптимальным вариантом является потолочные датчики, которые имеют наиболее эффективный угол захвата. Поэтому рекомендуется устанавливать датчики на потолке, они обеспечат большую эффективность.

Датчики ИСО не требуют какой-либо настройки. Для того чтобы правильно установить интеллектуальную систему освещения нужно правильно проанализировать параметры коридора или комнаты где устанавливаются светильники с датчиком движения. Датчики движения ИСО устроены таким образом, что они не реагируют на ложные факторы срабатывания, такие как посторонний шум от движущегося лифта или срабатывание от источников тепловой энергии.

Кроме того, в наших датчиках движения есть функция, которая позволяет включать не только тот светильник, к которому непосредственно подключен датчик, но и соседние светильники, оснащенные датчиком движения ИСО, что удобно в случае когда человек движется по помещению, и ему одновременно загорается свет во всем коридоре или на площадке, где он находится. При желании эту функцию можно отключить, если необходимо включать светильники поочередно, по пути движения человека. Это уже третье отличие от остальных датчиков.



Варианты подключения и работа датчика движения ИСО с офисными светильниками.


Вариант 1

К одному датчику движения ИСО подключается до 10 офисных светильников, либо нагрузка до 500 Вт. В этом варианте вся система освещения включается и одновременно при обнаружении ИСО движения объекта. Выключение светильников также происходит одновременно, по истечении времени режима освещения (3-4 минуты). В этом варианте есть единовременная экономия при установке на систему освещения одного датчика ИСО, но при работе возникает полное потребление электроэнергии всей системы освещения. Как второй недостаток этого варианта, датчик ИСО обнаружит движение только там, где он установлен. К примеру, если он установлен в начале коридора, то в случае, если объект начинает движение с противоположного конца коридора или с середины коридора, то датчик его не обнаружит, и, соответственно, освещение не включится.

Вариант 2

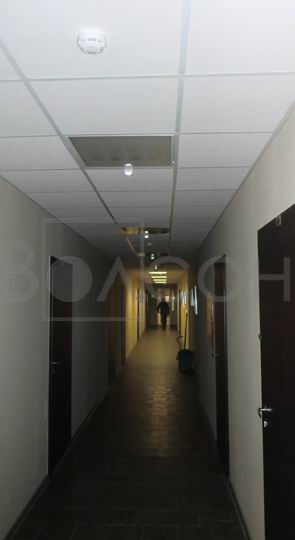

К каждому офисному светильнику подключается свой датчик движения ИСО с выключенной оптической связью. В этом случае при обнаружении движения объекта датчиком ИСО, каждый светильник будет включаться поочередно, по мере продвижения объекта. В этом случае единовременные затраты на систему освещения максимальные, поскольку необходимо к каждому светильнику свой датчик ИСО, но при работе системы освещения включает только те светильники, в которых датчик обнаружил признаки движения объекта (в начале, в середине, либо в конце коридора). Выключаются светильники каждый самостоятельно по истечении времени режима освещения (3-4 минуты). Работа системы освещения во втором варианте наиболее экономична, поскольку потребление электроэнергии происходит избирательно.

Вариант 3

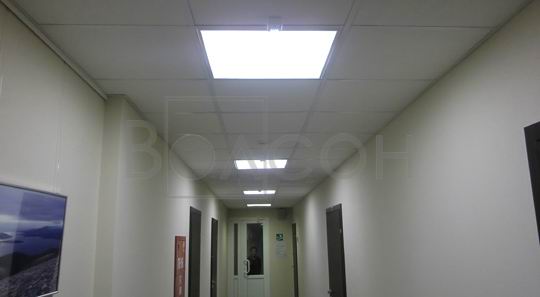

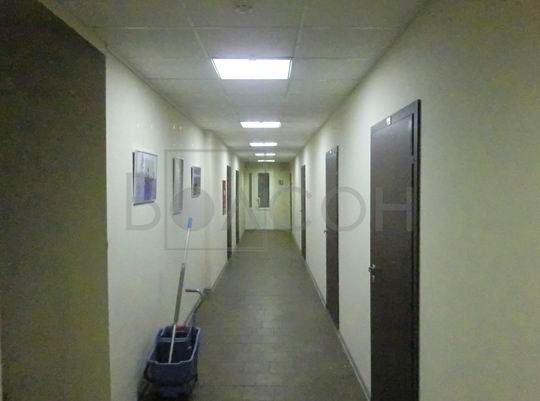

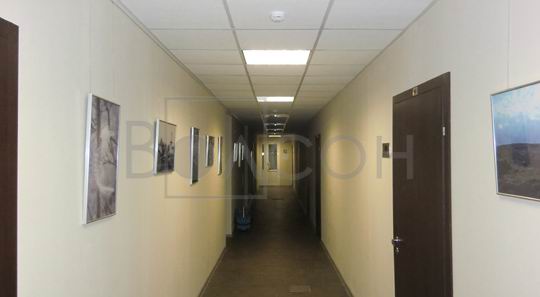

К каждому офисному светильнику подключается свой датчик движения ИСО с включенной оптической связью. В этом варианте датчик ИСО помимо признаков движения объекта, отслеживает работу соседних светильников, т.е., если датчик ИСО обнаруживает активность работы рядом расположенных светильников, то он включит свой светильник. Этот вариант представляет собой комбинацию двух вариантов выше. Такая комбинация способна включить всю систему освещения не только на одном этаже, но и на всех этажах одновременно, не зависимо от того, где находится объект движения (в начале, в середине, либо в конце коридора). В этом варианте, как и в предыдущем, светильники самостоятельно, по истечении выключаются времени режима освещения (3-4 минуты). Третий вариант работы системы показан на видео.

Эти три варианта являются наиболее распространенными. С датчиками ИСО можно комбинировать подключение в различных вариациях. К примеру, можно подключить их так, чтобы включались все светильники на одном этаже или в одной секции коридора, но при этом включение светильников на других этажах или секциях происходило только при обнаружении признаков движения объекта, либо не включалось вовсе, если таких признаков обнаружено не было.

Более того, для достижения эффекта большей экономии, можно установить светильники с датчиком освещенности ИСО. В этом случае, светильники будут давать только такую освещенность, которая необходима. К примеру, если светильник расположен возле окна, то при дневном освещении он не включится, а включится лишь в том случае, если освещенности будет не достаточно и то на долю мощности, которой не хватает для нормальной освещенности.
